Výsuvná plošina SCANCLIMBER SC1000

SCANCLIMBER SC1000 může být využíván jako stožárová výsuvná plošina jednoduchá (SINGLE) nebo dvojitá (TWIN). Je navržen pro přepravu osob s pracovním nářadím a nezbytnou výbavou a také materiálu pro provádění výškových prací.

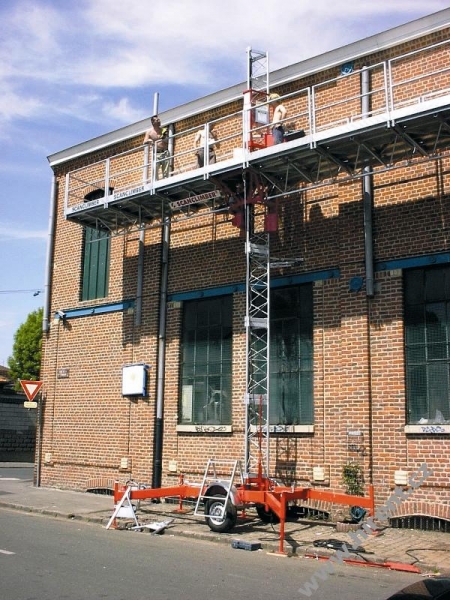

SCANCLIMBER SC1000 může být využíván pro provádění různého druhu činností jako montážní práce, dokončovací práce, omítání a nátěry budov a průmyslových objektů. Může být instalován jak v interiérech tak vně budov. Plošina je ovládaná směrem nahoru a dolů pomocí tlačítek na ovládací skřínce, která je vybavená také tlačítkem nouzového zastavení.

SCANCLIMBER SC1000 se skládá ze základny, stožáru a bočních lávek, které jsou spojeny s hlavní plošinou jejíž součástí je rám pohonu.

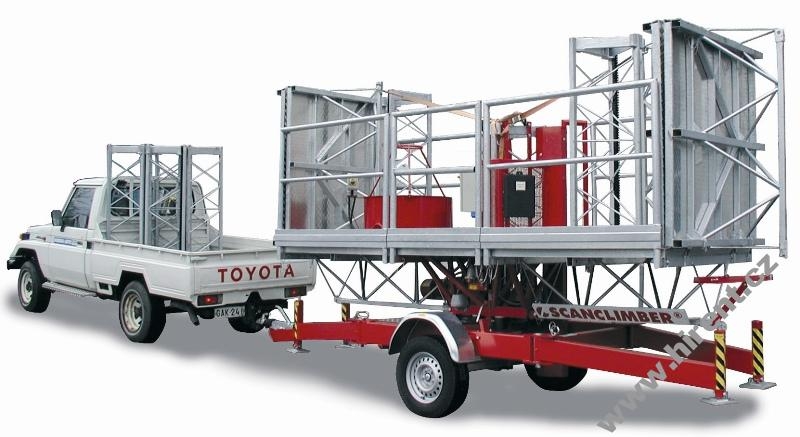

Podvozek se skládá ze svařovaného rámu s vlečenou nápravou a se čtyřmi výklopnými podpěrami. Podpěry slouží pro stabilizaci během vysouvání plošiny ve svislém směru. Na přání dodávaný pojezdový systém podvozku usnadňuje pohyb stroje po staveništi. PřemísťováníSCANCLIMBERu SC1000 po staveništi je možné prostřednictvím tažného oje podvozku.

Stožár se skládá z jednotlivých sekcí ,provedených jako příhradová konstrukce, které jsou skládány jedna na druhou a spojovány pomocí segmentových šroubových spojení. Na jedné straně sekce se nachází ozubená tyč pohonu zdvihu plošiny. K vrcholu stožáru je upevněná traverza. Ta je využívaná jako mechanické zařízení sloužící k zastavování pohybu plošiny v horní poloze a dále také jako závěsný prvek při zvedání sekce stožáru nebo celé plošiny SCANCLIMBER SC1000. Maximální nosnost traverzy je 2500 kg. Výška volně stojícího stožáru je omezená. Při použití systému kotvení je možné dosáhnout maximální výšku 100 m. Základna typu MINI byla navržená pro úzké a stísněné prostory budov.

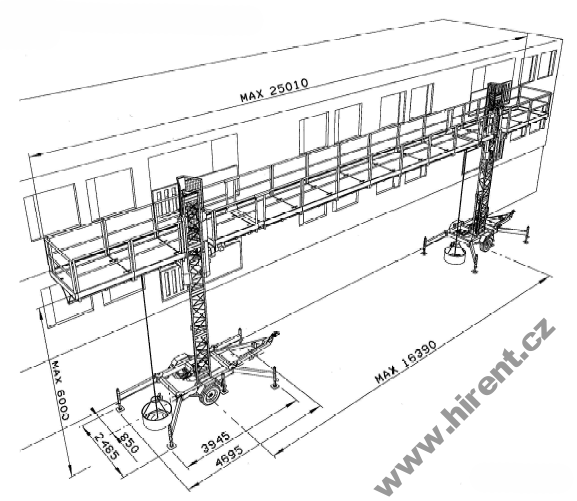

Spojením dvou JEDNODUCHÝCH SCANCLIMBER SC1000 (SINGLE - samostatný stožár) pomocí kloubových spojení vzniká SC1000 TWIN s delší účinnější pracovní plochou.

Technická specifikace:

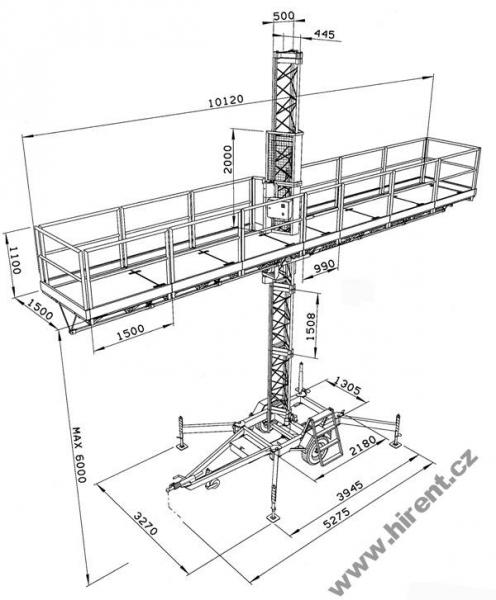

Max. délka plošiny: 10,1m (single) / 25m (twin)
Max. zdvihová výška (pro volně stojící): 6m
Max. zdvihová výška (pro kotvený stožár): 100m
Výsuvné boční lávky: 1

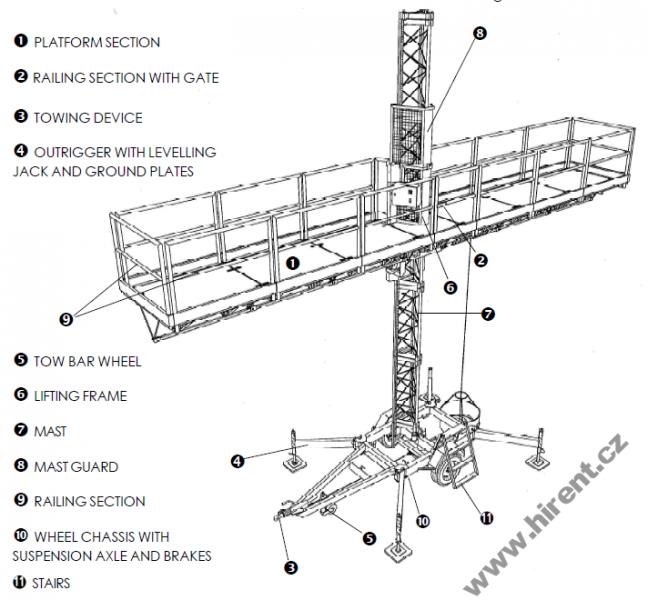

Popis obrázku
1 – Boční lávka
2 – Vstupní zábradlí (dvířka)
3 – Oj podvozku
4 – Podpěra
5 – Opěrné kolo
6 – Rám s pohonem
7 – Stožár
8 – Kryt stožáru
9 – Zábradlí
10 – Podvozek s brzděnou nápravou
11 – Schůdky
